Příklady root cause analysis neboli analýzy kořenové příčiny ukazují, jak tým dohledá problém až k příčině, po jejímž odstranění se už nevrátí. Ve výrobě se k tomu nejčastěji používá metoda 5 proč, diagram rybí kosti a strom poruch. Každý z následujících příkladů začíná skutečnou vadou a končí ověřenou kořenovou příčinou a trvalým opatřením.
Příklady vycházejí z typických problémů ve výrobě: zastavený stroj, chybějící navařovací matice, nedostříknuté plastové díly, netěsné čerpadlo a nárůst nevyhovujících utažení. U každého uvidíte použitý nástroj, myšlenkový postup a opatření, které problém uzavřelo. Celý proces řešení problémů, do kterého analýza patří, popisuje článek strukturované řešení problémů.
- Kořenová příčina je ta příčina, po jejímž odstranění se problém už nevrátí. Symptom ani rychlá oprava kořenovou příčinou nejsou.
- Metoda 5 proč se hodí pro jednoduché problémy s jedním řetězcem příčin. Diagram rybí kosti se hodí tam, kde je možných příčin mnoho. Strom poruch se hodí pro poruchy, ke kterým vede několik cest.
- Dobrá analýza si klade dvě otázky: proč vada vznikla a proč nebyla odhalena.
- Analýza je hotová teprve tehdy, když je trvalé opatření zavedené a data ukazují, že se problém nevrátil.
Co je analýza kořenové příčiny?

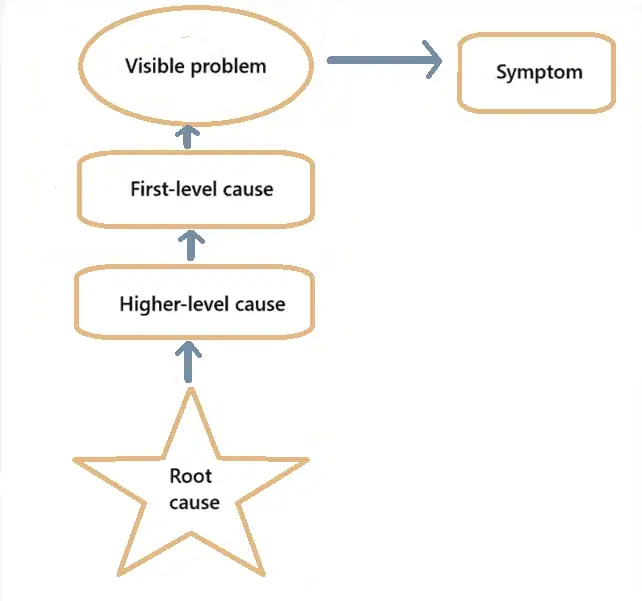

Kořenová příčina je nejhlubší příčina problému, kterou můžete ovlivnit. Je to výchozí faktor, který uvádí do pohybu celý řetězec příčin a následků. Pokud ho odstraníte změnou procesu, neshoda se nevrátí.
Analýza kořenové příčiny, anglicky root cause analysis neboli RCA, je souhrnný název pro přístupy, nástroje a techniky, kterými se tato příčina hledá. Vychází z komplexního řízení kvality neboli TQM, které vytvořilo rozsáhlou sadu nástrojů pro analýzu problémů a zlepšování. Analýza kořenové příčiny je jedním z kroků širšího procesu řešení problémů a řešení problémů je základní součástí neustálého zlepšování.
Přímá příčina vadu způsobila, například opotřebovaný nástroj. Přispívající faktor zvýšil její pravděpodobnost, například vysoké tempo výroby. Kořenová příčina je nedostatek v systému, který vadu umožnil, například chybějící pravidlo pro výměnu nástroje. Další případ zastaví jen opatření zaměřené na kořenovou příčinu.
Příklad analýzy kořenové příčiny 1: původních 5 proč od Toyoty
Nejznámější příklad metody 5 proč pochází od Taiichiho Ohna, otce výrobního systému Toyoty. Popsal ho v knize Toyota Production System: Beyond Large-Scale Production. Stroj na lince se zastavil a tým se pětkrát zeptal proč:
| Otázka | Odpověď |
|---|---|
| 1. Proč se stroj zastavil? | Došlo k přetížení a spálila se pojistka. |
| 2. Proč došlo k přetížení? | Ložisko nebylo dostatečně mazané. |
| 3. Proč nebylo dostatečně mazané? | Mazací čerpadlo nečerpalo dost oleje. |
| 4. Proč nečerpalo dost? | Hřídel čerpadla byla opotřebovaná a vibrovala. |
| 5. Proč byla hřídel opotřebovaná? | Chybělo sítko, a tak se dovnitř dostaly kovové třísky. |
Výměna pojistky by stroj znovu rozběhla, ale ten by se zase zastavil. Příčinu odstranila až montáž sítka na čerpadlo. Číslo pět není pravidlo. Skončíte ve chvíli, kdy dojdete k příčině, kterou můžete ovlivnit a která vysvětluje všechna zjištěná fakta.
Příklad analýzy kořenové příčiny 2: 5 proč u reklamace zákazníka
Zákazník z dodavatelského řetězce automotive najde lisované konzoly bez navařovací matice. Závod provede analýzu 5 proč ve dvou větvích: proč vada vznikla a proč ji závod neodhalil.
| Proč | Proč vada vznikla? | Proč nebyla odhalena? |
|---|---|---|
| 1 | Část dílů prošla svařovací stanicí bez matice. | Snímač přítomnosti matice byl vypnutý. |
| 2 | Podavač matic se zasekl a stanice pokračovala v cyklu. | Po instalaci nového přípravku hlásil falešné alarmy. |
| 3 | Stanice neměla blokování mezi podavačem a svařováním. | Nový přípravek posunul díl o 2 mm, mimo dosah snímače. |
| 4 | Původní návrh spoléhal jen na snímač. | Po změně přípravku snímač nikdo nezkontroloval. |
| 5 | Žádné přezkoumání návrhu nepožadovalo ochranu proti chybějícím dílům. | Postup řízení změn neobsahoval krok ověření zařízení poka-yoke. |
Kořenovou příčinou ve větvi neodhalení je nedostatek v postupu řízení změn, ne seřizovač, který snímač vypnul. Jako okamžité opatření závod vytřídil všechny zásoby u zákazníka i ve vlastním skladu. Trvalými opatřeními bylo blokování mezi podavačem a svařováním, nová poloha snímače a povinná kontrola každého zařízení poka-yoke referenčním dílem po každé změně přípravku. Další zařízení tohoto typu najdete v článku poka-yoke v praxi.
Příklad analýzy kořenové příčiny 3: diagram rybí kosti u nedostříknutých dílů
Ve vstřikovně roste počet nedostříknutých plastových spon: díl není zcela vyplněný. Možných příčin je mnoho, a tak tým začne diagramem Ishikawa neboli rybí kostí a nápady roztřídí do šesti kategorií známých jako 6M (podle anglických slov man, machine, method, material, measurement a mother nature).
| Kategorie | Možné příčiny podle týmu | Ověření daty |
|---|---|---|
| Člověk | Nový operátor na noční směně, chybný postup při spouštění | Bez souvislosti: vady na všech směnách |
| Stroj | Opotřebovaný zpětný ventil, porucha topného pásu | Zpětný ventil i topení v mezích |
| Metoda | Snížený vstřikovací tlak po poslední zkoušce | Nastavení odpovídá schválenému seřizovacímu listu |
| Materiál | Nová šarže granulátu, vlhký materiál | Vady začaly s novou šarží. Vlhkost nad limitem |
| Měření | Nekalibrovaná váha pro podíl regranulátu | Kalibrace platná |
| Prostředí | Vysoká vlhkost v hale | Vlhkost obvyklá pro roční období |
Samotný diagram nic nedokazuje. Uvádí kandidáty a každého z nich je potřeba ověřit daty. Tady měření vlhkosti ukázalo na materiál. Zkouška s řádně vysušeným granulátem ze stejné šarže nedostřiky odstranila. Hlubší příčinou byla sušárna: byla dimenzovaná na jednu formu a druhá forma k ní přibyla bez posouzení kapacity. Závod nainstaloval větší sušárnu a do kontrolního seznamu pro spouštění doplnil sledování rosného bodu.
Aby bylo jasné, kterou vadu řešit jako první, mnoho týmů před kreslením rybí kosti seřadí data o vadách v Paretově diagramu.
Příklad analýzy kořenové příčiny 4: strom poruch u netěsného čerpadla
Analýza stromu poruch, zkráceně FTA, postupuje shora dolů. Začnete nežádoucí událostí a rozložíte ji na události, které ji mohou způsobit, propojené hradly OR a AND. Hodí se pro poruchy, ke kterým vede několik možných cest, a běžně se používá u poruch zařízení a u výrobků, na kterých závisí bezpečnost.
V tomto příkladu hydraulická čerpadla neprojdou zkouškou těsnosti na konci linky. Tým sestaví strom:
- Vrcholová událostČerpadlo neprojde zkouškou těsnosti na konci linky.
- Hradlo OR: tři možné cestyNetěsnost na hřídelovém těsnění, pórovitost odlitku tělesa nebo netěsnost na hydraulickém šroubení.
- Vyloučení cest pomocí datBublinkové zkoušky lokalizují všechny netěsnosti na hřídelovém těsnění. Pórovitost tělesa i šroubení jsou vyloučené.
- Hradlo AND pod netěsností těsněníBřit těsnění se poškodí jen tehdy, když nastanou dvě věci současně: těsnění se lisuje nasucho a přejíždí přes ostrou hranu na hřídeli.
- Kořenová příčinaVýkres hřídele nepředepisuje sražení hrany a pracovní instrukce nevyžaduje mazání těsnění.
- Trvalé opatřeníDo výkresu se doplní sražení hrany, lisovací nástroj nanáší mazivo automaticky a míra neúspěšných zkoušek těsnosti se sleduje 3 měsíce.
Hradlo AND je podstatné. Odstranění kterékoli z obou podmínek poruše zabrání, takže tým si může vybrat levnější nebo spolehlivější opatření, případně zavést obě.
Průvodce interim managementem pro výrobní firmy
Jak zadat, vybrat a zapracovat interim experta pro projekt v oblasti kvality, s kontrolními seznamy pro váš další projekt.
- Kdy se interim expert vyplatí
- Jak sepsat mandát
- Prvních 30 dní, týden po týdnu
Příklad analýzy kořenové příčiny 5: analýza změn a bariér
Analýza změn se hodí tam, kde se proces, který dříve fungoval, začal chovat jinak. Porovnává stav před změnou a po ní a zkoumá změny u lidí, zařízení, materiálu, metod a informací.
V tomto příkladu v závodě vzroste počet nevyhovujících utažení šroubového spoje z téměř nuly na několik za směnu. Tým sepíše všechny změny z období před nárůstem. Jedna z nich je nápadná: nákup schválil druhého dodavatele šroubů. Laboratorní zkoušky ukážou, že nové šrouby mají jiný povlak s nižším součinitelem tření, takže stejný utahovací moment vytvoří jinou předepínací sílu. Kořenovou příčinou je proces schvalování dodavatelů, který povlak nepovažoval za kritický znak.
Analýza bariér se pak ptá, které kontroly měly problém zastavit a proč selhaly. Vstupní kontrola tu ověřovala jen rozměry, utahovací řídicí jednotka nesledovala úhel dotažení a PPAP nového dodavatele nezahrnoval zkoušku spoje. Pro každou bariéru, která selhala, se stanoví samostatné opatření. Změnám dodavatelů, jako je tato, se věnuje článek řízení kvality dodavatelů.
Který nástroj analýzy kořenové příčiny se hodí na jaký problém?
| Nástroj | Nejvhodnější pro | Silná stránka | Omezení |
|---|---|---|---|
| 5 proč | Jednoduché problémy s jedním jasným řetězcem příčin | Rychlá, nepotřebuje žádný software | Závisí na znalostech týmu a může skončit příliš brzy |
| Diagram rybí kosti | Problémy s mnoha možnými příčinami | Strukturuje brainstorming do kategorií 6M | Uvádí jen kandidáty. Každého je ještě nutné ověřit daty |
| Analýza stromu poruch | Poruchy zařízení a bezpečnostní události | Ukazuje logiku OR a AND mezi příčinami | Sestavení je pracnější |
| Paretova analýza | Výběr problému, který se má řešit jako první | Oddělí několik podstatných příčin od mnoha méně významných | Problémy seřadí, ale nevysvětlí |
| Analýza změn | Proces, který byl stabilní a pak se začal chovat jinak | Ukáže, co je jinak | Vyžaduje dobré záznamy o změnách |
| Analýza bariér | Vady, které prošly několika kontrolami | Ukáže, proč selhalo odhalení | Pokrývá kontroly, ne vznik vady |
Ve většině skutečných případů se nástroje kombinují. Tým může Paretovým diagramem vybrat problém, diagramem rybí kosti sepsat příčiny a metodou 5 proč jít do hloubky u příčiny, kterou potvrdila data.
Jak provést analýzu kořenové příčiny krok za krokem?
- Popište problémSepište popis problému podložený fakty: co, kde, kolik, odkdy a jak byl zjištěn. Příklad: na lince zákazníka bylo nalezeno 14 konzol bez navařovací matice ze 2 výrobních šarží.
- Zaveďte okamžitá opatřeníNejdřív ochraňte zákazníka: vytřiďte zásoby, doplňte dočasnou kontrolu a zaznamenejte, co jste našli.
- Shromážděte dataSledujte problém přímo tam, kde vzniká, prověřte díly i proces a shromážděte záznamy.
- Sepište možné příčinyPomocí diagramu rybí kosti, stromu poruch nebo analýzy změn shromážděte všechny kandidáty.
- Ověřte kořenovou příčinuKaždého kandidáta porovnejte s daty. Silným důkazem je, když vada po odstranění příčiny zmizí a po jejím vrácení se znovu objeví.
- Určete trvalá opatřeníZaměřte se na kořenovou příčinu vzniku i na kořenovou příčinu neodhalení.
- Ověřte a standardizujteDaty potvrďte, že problém zmizel. Aktualizujte PFMEA, kontrolní plán a pracovní instrukce.
Poslední krok propojuje analýzu s prevencí. Nalezená kořenová příčina by se měla promítnout do PFMEA a kontrolního plánu, aby z ní měly užitek i podobné výrobky a linky.
Kdo by se měl analýzy kořenové příčiny účastnit?
Řadu nástrojů analýzy kořenové příčiny zvládne použít i jeden člověk. Výsledek je ale obvykle lepší, když spolupracuje malá skupina. Lidé, kteří budou kořenovou příčinu odstraňovat, by měli být aktivními členy týmu, který ji hledá.
Tým tvoří lidé z oblasti, kde problém vznikl. Doplnit ho může vedoucí s pravomocí schvalovat řešení, interní zákazník procesu a expert na zlepšování kvality, pokud ostatní nemají s touto prací mnoho zkušeností.
U složitého problému trvá analýza často zhruba dva měsíce. Úsilí se dělí přibližně rovnoměrně mezi pochopení problému, shromáždění možných příčin, analýzu příčin a následků a návrh řešení.
Tým se schází alespoň jednou týdně. Porady jsou krátké, nejvýše dvě hodiny, a mají jen rámcový program, protože jde o tvůrčí práci. Jeden člověk dbá na to, aby analýza postupovala, a rozděluje úkoly.
Po schválení řešení může jeho zavedení trvat od jednoho dne po několik měsíců, podle toho, co je potřeba změnit.
Jaké jsou nejčastější chyby při analýze kořenové příčiny?
Pokud analýza skončí závěrem „operátor udělal chybu“ a opatřením je „přeškolit operátora“, problém se vrátí. Ptejte se, proč proces chybu umožnil a proč nebyla odhalena. Hledání viníka navíc lidi odrazuje od hlášení problémů.
- Zastavit se u symptomu: spálila se pojistka, tak se vymění pojistka.
- Pustit se rovnou do řešení: tým vybere opatření dřív, než je příčina ověřená.
- Analyzovat jen vznik vady: nikdo se neptá, proč ji závod neodhalil.
- Názory místo dat: diagram rybí kosti se bere jako odpověď, ne jako seznam kandidátů.
- Chybí ověření účinnosti: zpráva se uzavře dřív, než data ukážou, že problém zmizel.
- Chybí sdílení poznatků: stejná příčina se objeví na jiné lince nebo u jiného výrobku.
Co patří do zprávy z analýzy kořenové příčiny?
Zákazníci z automotive a dalších regulovaných odvětví obvykle požadují zprávu ve formátu 8D. Bez ohledu na formát odpovídá dobrá zpráva na stejné otázky:
- Popis problému s fakty, čísly a datem zjištění.
- Okamžitá opatření a počet vytříděných dílů.
- Použité nástroje, například diagram rybí kosti nebo 5 proč, s důkazy pro každou příčinu.
- Ověřená kořenová příčina vzniku i neodhalení.
- Trvalá nápravná opatření s odpovědnými osobami a termíny.
- Doklad účinnosti z výrobních dat.
- Aktualizovaná PFMEA, kontrolní plán a pracovní instrukce a přehled, kde jinde lze poznatek využít.
Příčina je prokázaná daty, trvalé opatření je zabudované v procesu, a ne jen v pracovní instrukci, PFMEA je aktualizovaná a vada se během dohodnutého období sledování nevrátila.
Jak pomáhá GQ Interim
Analýza kořenové příčiny často selže proto, že v závodě nikdo nemá kapacitu ani pravomoc ji vést. Stává se to při eskalaci zákazníka, po odchodu vedoucího kvality nebo před auditem IATF 16949. Interim manažer se zkušenostmi z kvality může analýzu vést, naučit tým pracovat s nástroji a předat stálým zaměstnancům fungující systém.
Od roku 2011 jsme dokončili více než 1 550 projektů ve výrobních a průmyslových firmách ve střední a východní Evropě, pro klienty jako Stellantis, Porsche, Siemens, Valeo nebo Magna. V databázi máme 7 500+ ověřených expertů, mezi nimi interim manažery kvality, kteří vedli 8D a analýzy kořenových příčin pro zákazníky z automotive. Jsme certifikovaní podle ISO 9001 a TISAX.
Závěr
Všechny uvedené příklady postupují podle stejného vzorce: jasný popis problému, nástroje, které se k problému hodí, příčiny ověřené daty a opatření zaměřená na systém, ne na lidi. Samotná analýza kořenové příčiny výsledky nepřinese. Musí být součástí širšího úsilí o řešení problémů a soustavné snahy o zlepšování ve všech útvarech a procesech.
Získejte experta na kvalitu pro svůj závod do 72 hodin
Napište nám, který problém se pořád vrací. Ozveme se vám s profily expertů na kvalitu, kteří ho už úspěšně vyřešili.
Často kladené otázky
Jaký je jednoduchý příklad analýzy kořenové příčiny?
Stroj se zastaví, protože se spálila pojistka. Opakovaná otázka proč vede k přetíženému ložisku, slabému mazacímu čerpadlu, opotřebované hřídeli čerpadla a nakonec k chybějícímu sítku. Opatřením zaměřeným na kořenovou příčinu je montáž sítka, ne výměna pojistky.
Jakých je 5 kroků analýzy kořenové příčiny?
Běžný postup zní: definovat problém, shromáždit data, určit možné příčiny, ověřit kořenovou příčinu a zavést a ověřit trvalé opatření. Ve výrobě se na začátek přidávají okamžitá opatření a na konec standardizace.
Jaký je rozdíl mezi přímou a kořenovou příčinou?
Přímá příčina vadu způsobila, například opotřebovaný nástroj. Kořenová příčina je nedostatek v systému, který vadu umožnil, například chybějící pravidlo pro výměnu nástrojů. Odstranění přímé příčiny vyřeší jeden případ. Odstranění kořenové příčiny zabrání dalšímu.
Kdy použít metodu 5 proč a kdy diagram rybí kosti?
Metodu 5 proč použijte, když má problém jeden jasný řetězec příčin. Diagram rybí kosti použijte, když je možných příčin mnoho a tým je nejdřív potřebuje shromáždit a roztřídit. Mnoho týmů hledá kandidáty pomocí rybí kosti a metodou 5 proč pak jde do hloubky u potvrzené příčiny.
Jak napsat popis problému pro analýzu kořenové příčiny?
Uveďte fakta: co nevyhovuje, na jakém dílu, kde se to zjistilo, kolik dílů a odkdy. Příčiny ani viníky do popisu nepište. Příklad: na lince zákazníka bylo nalezeno 14 konzol bez navařovací matice ze 2 výrobních šarží.
Jaký je rozdíl mezi analýzou kořenové příčiny a nápravným opatřením?
Analýza kořenové příčiny zjistí, proč problém nastal. Nápravné opatření tuto příčinu odstraní. Metody jako 8D a CAPA obojí propojují a doplňují okamžitá opatření a ověření účinnosti.
Jaký je rozdíl mezi FMEA a analýzou kořenové příčiny?
FMEA je preventivní: hledá možné vady dřív, než nastanou. Analýza kořenové příčiny je reaktivní: vysvětluje vadu, která už nastala. Závěry obou analýz by se měly promítnout do PFMEA.
Jaké místo má analýza kořenové příčiny v Six Sigma?
V cyklu DMAIC tvoří analýza kořenové příčiny jádro fáze Analyze. Týmy používají diagramy rybí kosti, Paretovy diagramy a statistické testy, aby potvrdily, které vstupy vadu ovlivňují.
Co je root cause failure analysis?
Root cause failure analysis, zkráceně RCFA, je analýza kořenové příčiny zaměřená na poruchy zařízení, například prasklou hřídel nebo nefunkční čerpadlo. Často kombinuje strom poruch s fyzickým zkoumáním dílu, který selhal.
